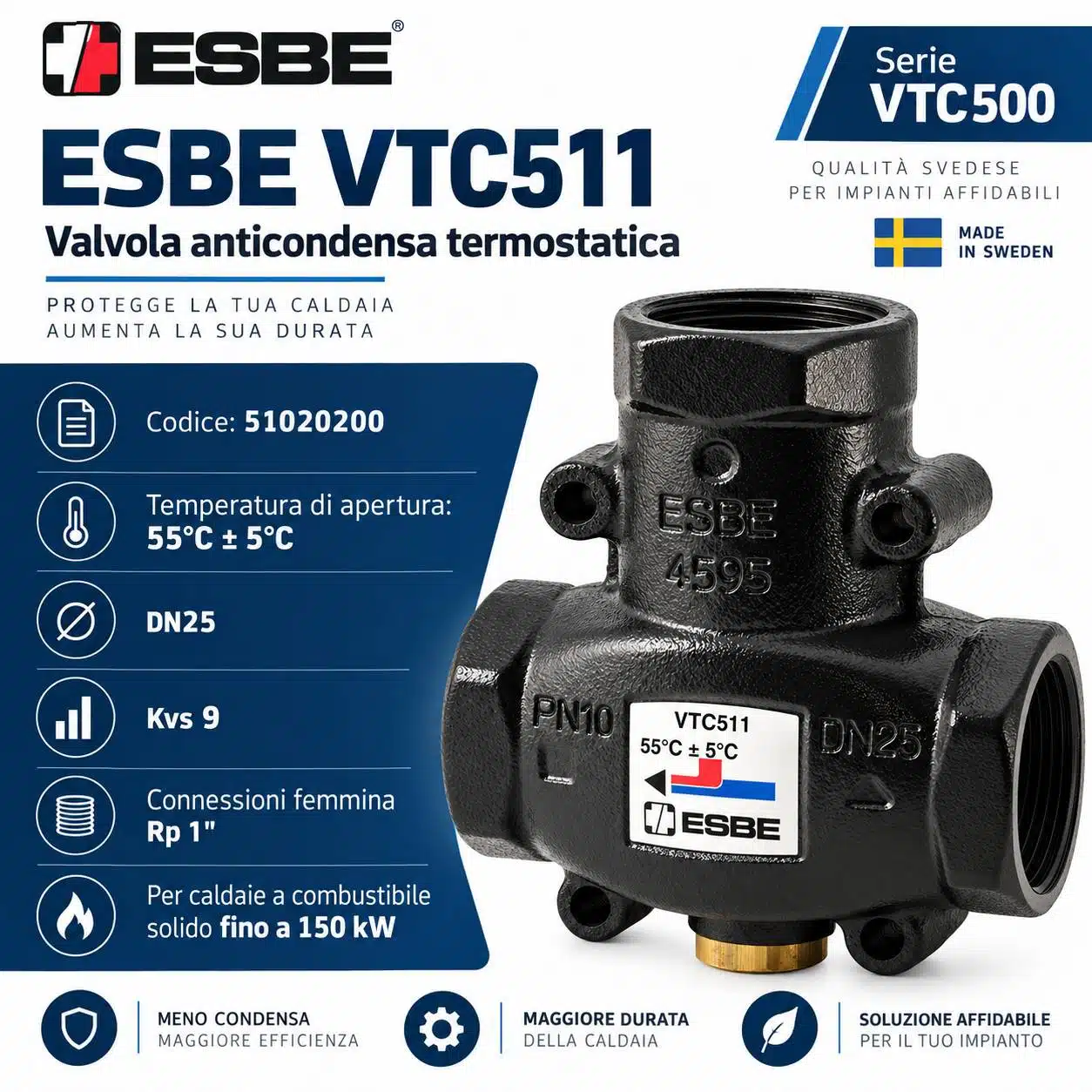

ESBE VTC511 – Valvola anticondensa termostatica 55°C

La ESBE VTC511 codice 51020200 è una valvola termostatica anticondensa a 3 vie appartenente alla serie VTC500, sviluppata per impianti di riscaldamento alimentati da caldaie a combustibile solido.

La sua funzione principale è quella di proteggere la caldaia dalle temperature di ritorno troppo basse, mantenendo una temperatura dell’acqua di ritorno elevata e stabile durante il ciclo di combustione.

Una temperatura di ritorno adeguata contribuisce a migliorare le condizioni di funzionamento della caldaia, limitando la formazione di residui e favorendo una maggiore efficienza e durata del generatore. ESBE indica la serie VTC500 per caldaie a combustibile solido fino a 150 kW.

Come funziona

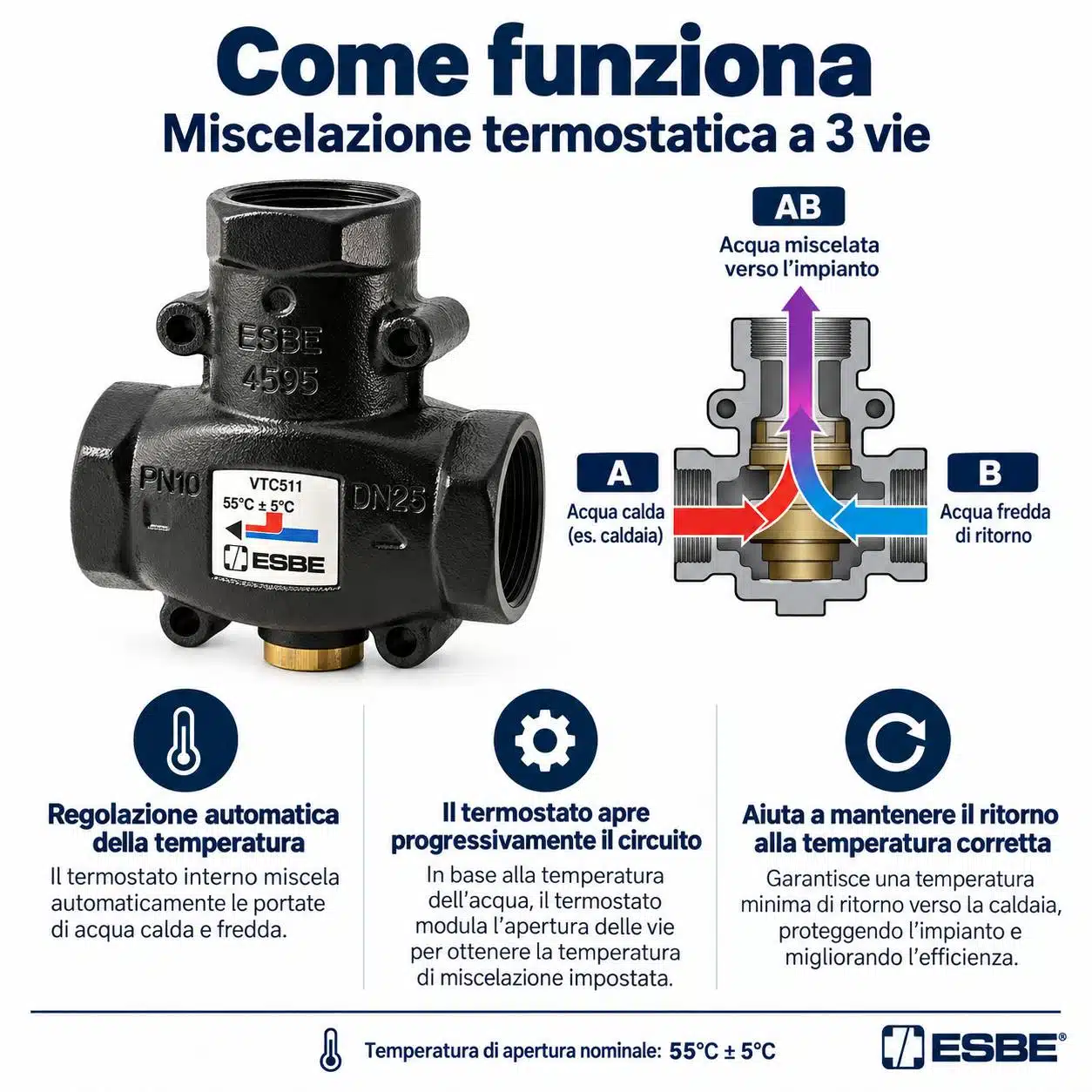

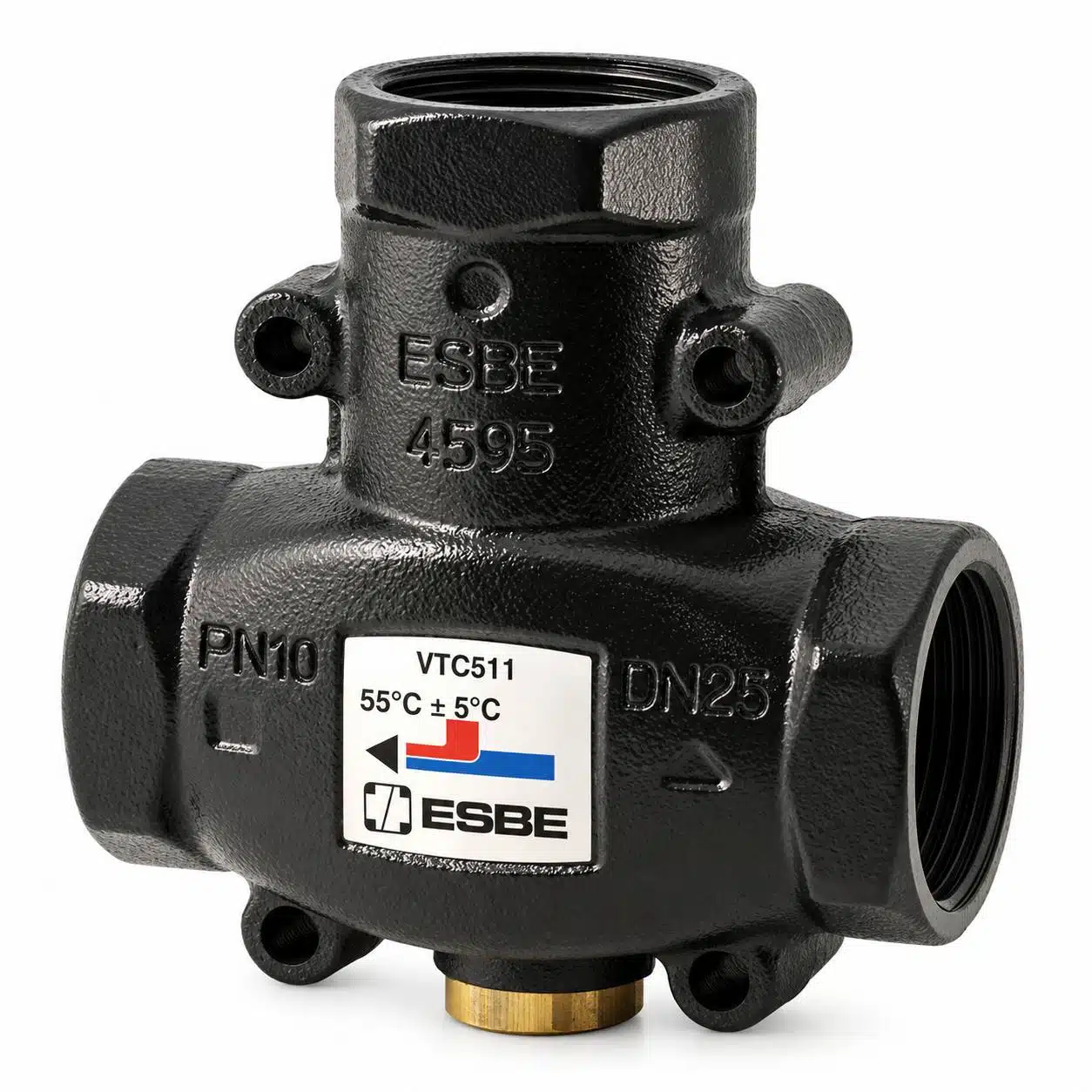

La VTC511 è un miscelatore termico a 3 vie dotato di termostato interno.

La valvola miscela automaticamente i flussi dell’impianto in funzione della temperatura dell’acqua. Nella versione 51020200, il termostato inizia l’apertura in corrispondenza di una temperatura dell’acqua miscelata di circa 55°C, con tolleranza dichiarata di ± 5°C.

Il funzionamento permette di mantenere caldo il ritorno verso la caldaia senza necessità di regolazioni manuali continue.

ESBE specifica inoltre che la valvola regola su due porte e non necessita di una valvola di regolazione sulla conduttura di bypass. Il funzionamento è indipendente dalla posizione di montaggio.

Installazione

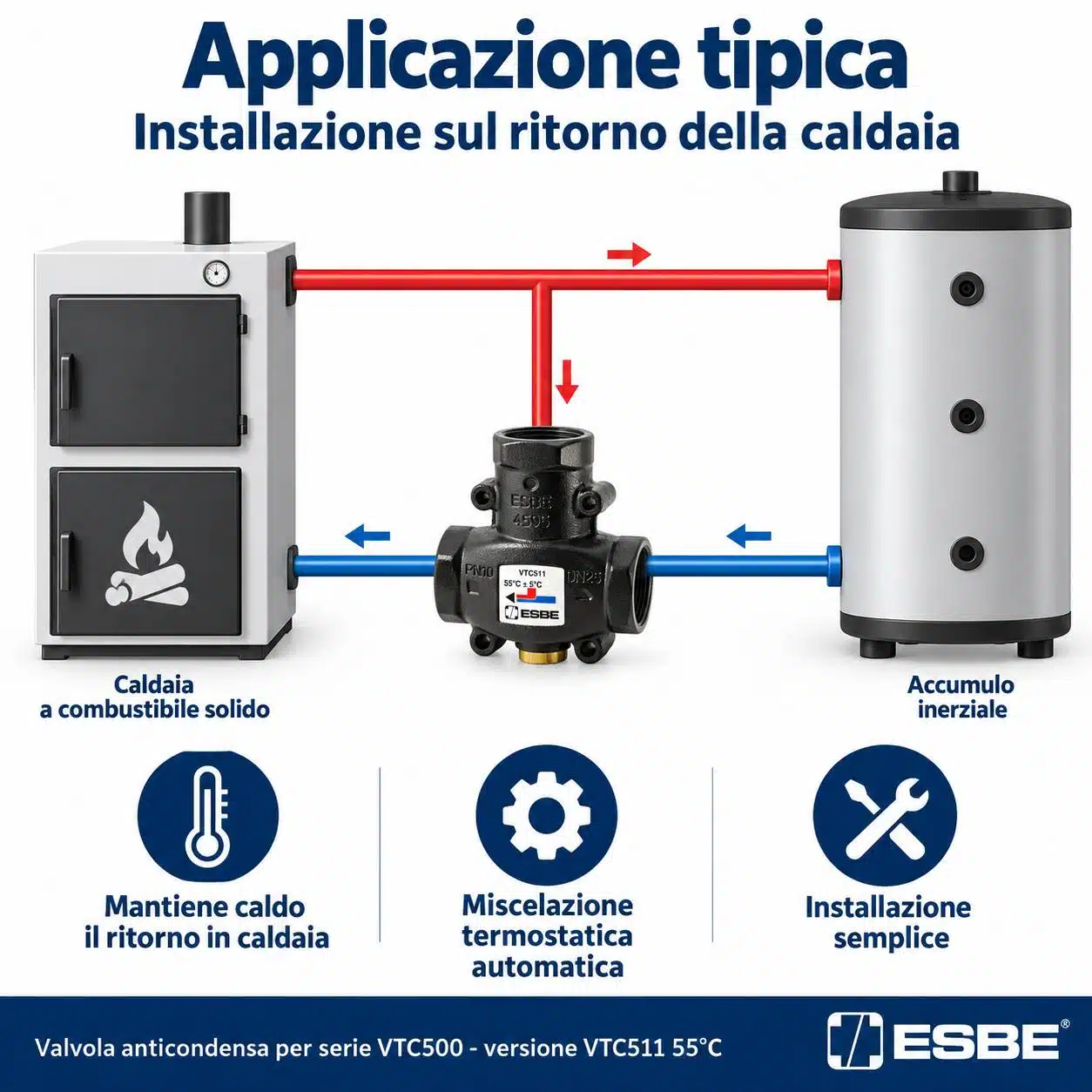

La VTC500 può essere installata nel tubo di ritorno alla caldaia; per le versioni da 50, 55, 60, 65 e 70°C questa è la configurazione indicata da ESBE.

Il produttore raccomanda in particolare l’installazione sul ritorno perché consente una disposizione delle tubazioni più semplice anche in previsione di eventuali ampliamenti dell’impianto.

Caratteristiche tecniche

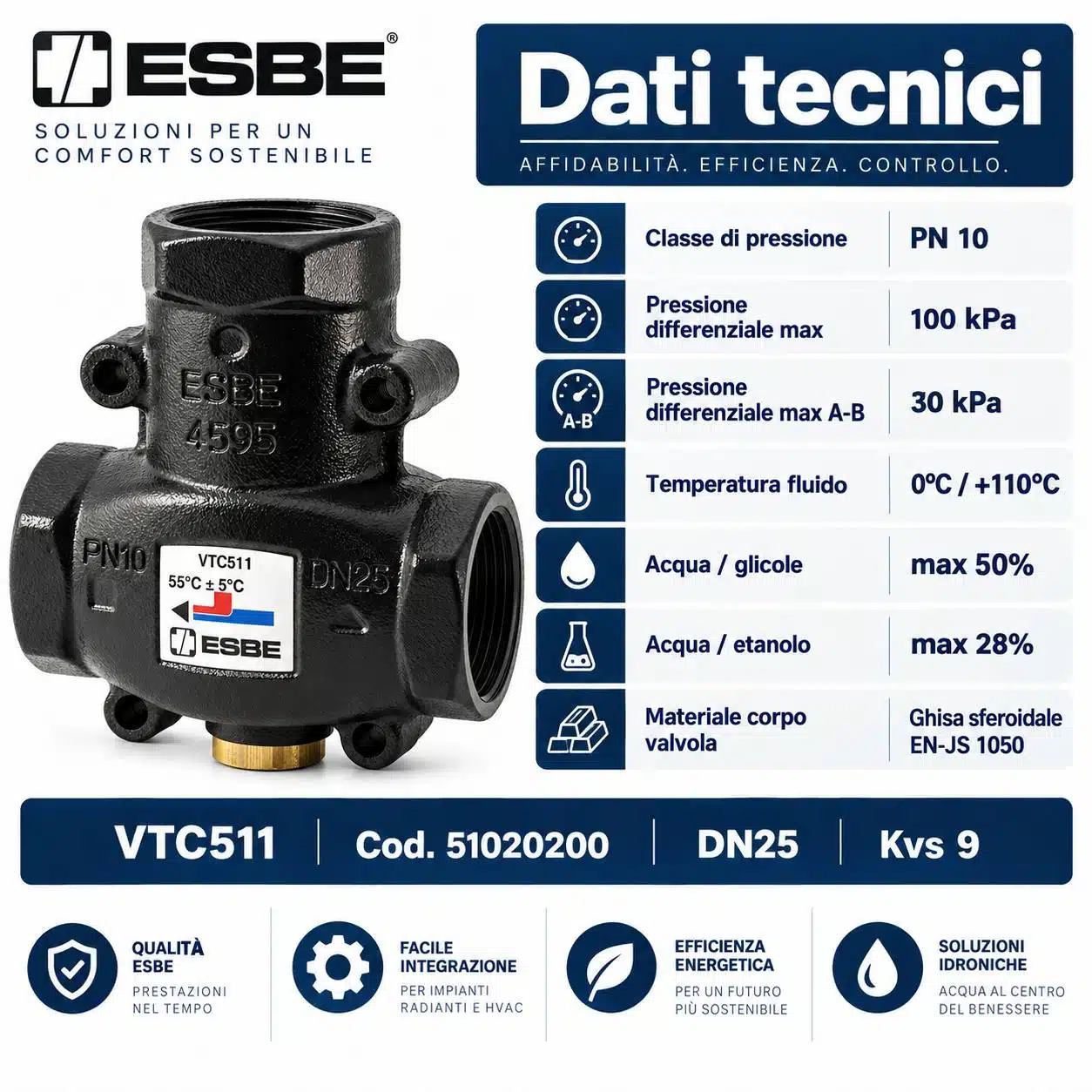

• Marca: ESBE
• Serie: VTC500
• Modello: VTC511
• Codice produttore: 51020200
• Tipologia: valvola anticondensa / miscelatore termostatico a 3 vie
• Applicazione: impianti con caldaie a combustibile solido
• Potenza caldaia: fino a 150 kW
• Temperatura nominale di apertura: 55°C
• Tolleranza temperatura di apertura: ± 5°C
• DN: DN25
• Kvs: 9 m³/h con perdita di carico di 1 bar
• Connessioni: filettatura femmina Rp 1″
• Norma filettatura femmina: EN 10226-1
• Classe di pressione: PN 10
• Pressione differenziale massima: 100 kPa / 1,0 bar
• Pressione differenziale massima A-B: 30 kPa / 0,3 bar
• Trafilamento A-AB: max 1% del Kvs
• Trafilamento B-AB: max 3% del Kvs
• Campo di regolazione Kv/Kv min: 100
• Temperatura minima fluido: 0°C
• Temperatura massima fluido: +110°C
• Fluido: acqua di riscaldamento secondo VDI 2035
• Miscela acqua/glicole: max 50%
• Miscela acqua/etanolo: max 28%
• Materiale corpo valvola e coperchio: ghisa sferoidale EN-JS 1050

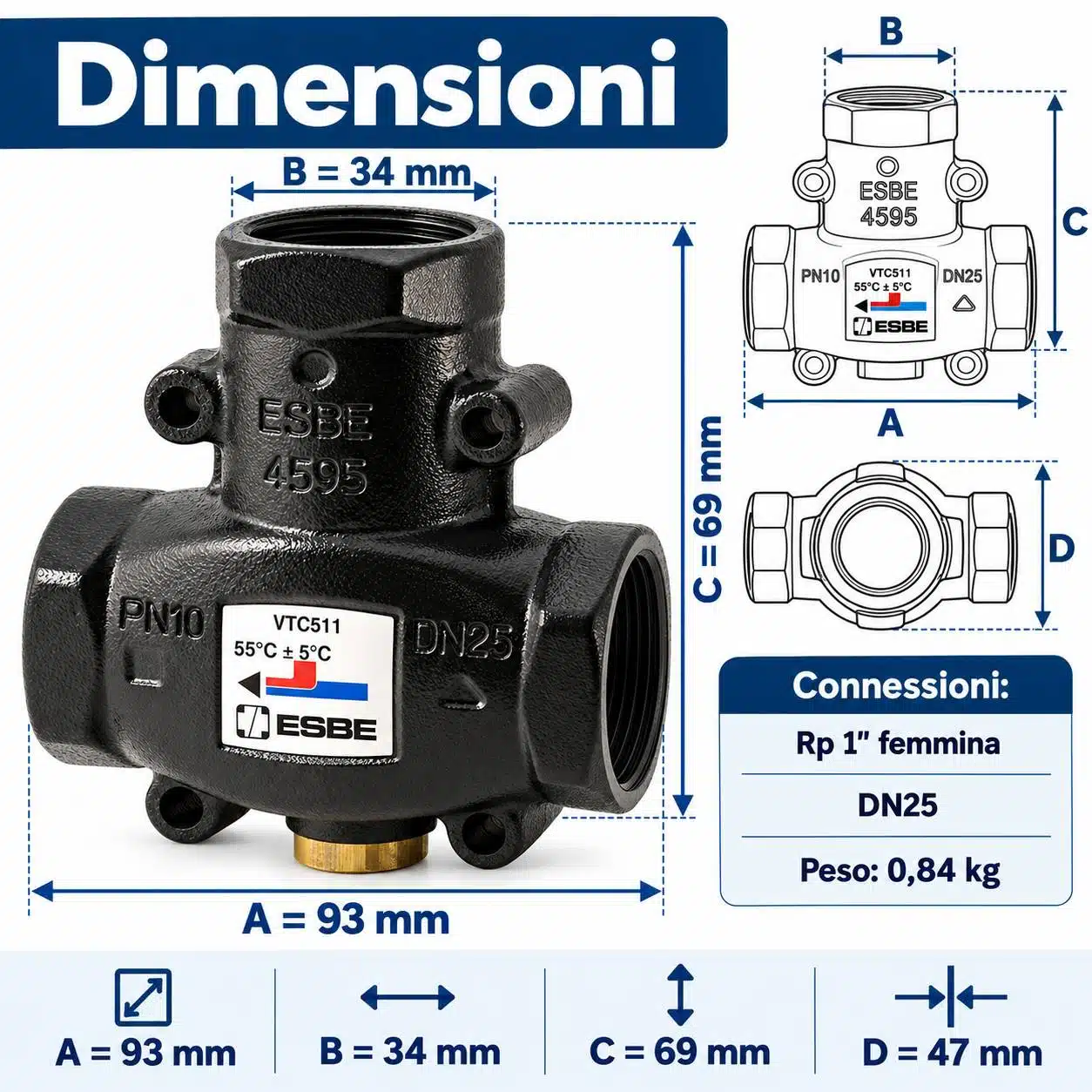

• Dimensione A: 93 mm
• Dimensione B: 34 mm
• Dimensione C: 69 mm
• Dimensione D: 47 mm
• Peso: 0,84 kg
• Codice precedente sostituito: 11400700
• Conformità attrezzatura a pressione: PED 2014/68/UE, articolo 4.3.

Vantaggi della ESBE VTC511

Il mantenimento di una temperatura di ritorno elevata aiuta a evitare condizioni di esercizio sfavorevoli per la caldaia. In particolare la VTC511 contribuisce a:

ridurre le temperature di ritorno eccessivamente basse, limitare la formazione di residui, migliorare l’efficienza di funzionamento della caldaia e favorirne una maggiore durata.

La regolazione avviene automaticamente attraverso il termostato integrato, senza necessità di alimentazione elettrica o di un sistema elettronico di controllo della valvola. La costruzione è inoltre pensata per una semplice integrazione negli impianti a combustibile solido.

Manutenzione

In condizioni normali ESBE indica che la valvola anticondensa non necessita di manutenzione.

Il termostato interno può comunque essere sostituito in caso di necessità. Per questa versione da 55°C è disponibile come ricambio il termostato ESBE VTC951 codice 57020200.

Utilizzo con glicole

La valvola può essere utilizzata con miscele contenenti fino al 50% di glicole.

È però importante considerare che il glicole modifica viscosità e capacità di conduzione termica del fluido: secondo ESBE, con concentrazioni comprese tra 30% e 50%, la potenza massima gestibile dalla valvola può diminuire indicativamente del 30-40%.

Nota importante

Prima dell’acquisto verificare sempre che temperatura di apertura, DN, Kvs e tipo di collegamento siano adatti alle caratteristiche dell’impianto.

Questa inserzione si riferisce esclusivamente alla versione:

ESBE VTC511 – Cod. 51020200 – DN25 – Kvs 9 – Rp 1” femmina – 55°C ± 5°C.

Per il dimensionamento definitivo e l’installazione è consigliato fare riferimento alla documentazione tecnica ESBE e affidarsi a personale qualificato.
